Analog Girişler (A,B,C)
Tipi: Elektronik Balanslı
Konektör: XLR
Maks. Giriş Seviyesi: +22 dBu
Giriş Empedansı: Ortalama 20 kΩ - 1 kHz
Crosstalk: -72 dB @ 0 dBu In
Dijital Giriş (A)
Konektör: XLR
Format: S/PDIF or AES/EBU
Giriş Seviyesi: 0.3 - 10 Vpp
Giriş Empedansı: Ortalama 110 Ω
Sampling Frekansı: 32 - 96 kHz
Ek Özellik: Sample Oran Dönüştürücü
Mikrofon Giriş (C)
Tipi: Elektronik Balanslı
Konektör: XLR
Maks. Giriş Seviyesi: -23 dBu
Giriş Empedansı: Ortalama 470 Ω at 1 kHz
Phantom Desteği: +15 V

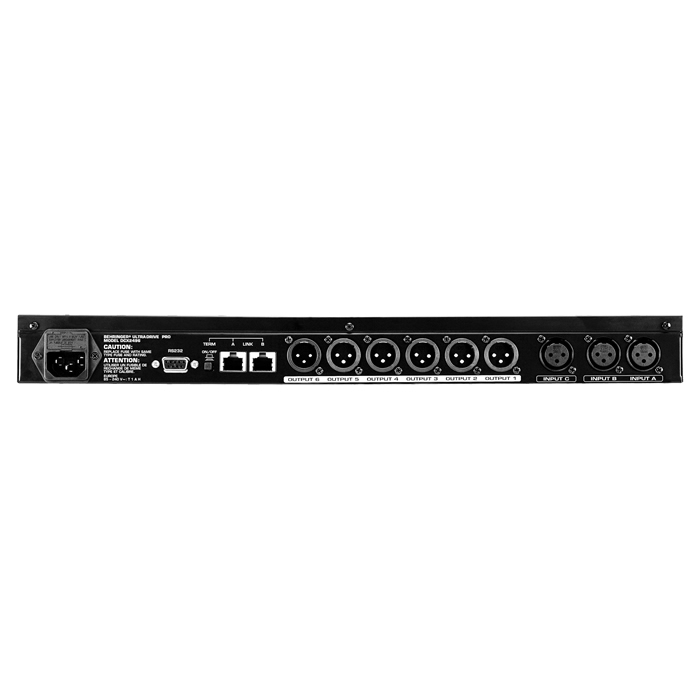

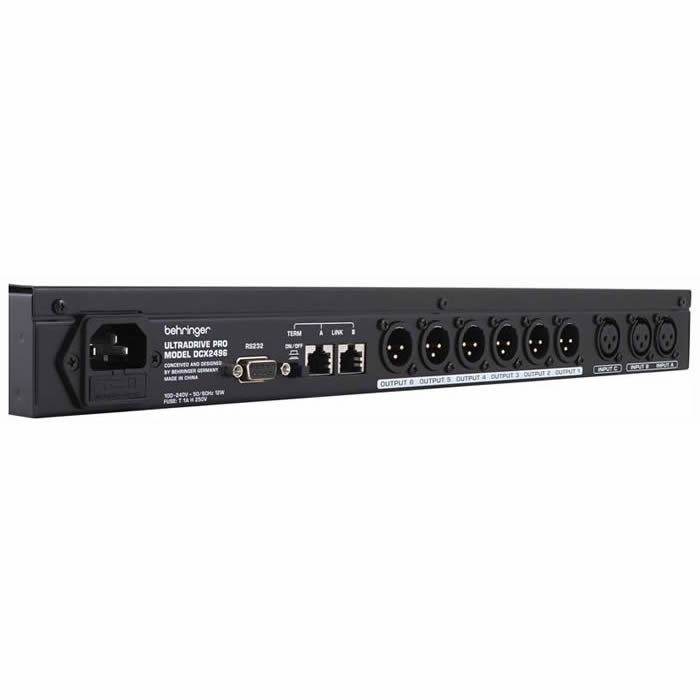

Analog Çıkışlar (1, 2, 3, 4, 5, 6)
Tipi: Elektronik Balanslı
Konektör: XLR
Maks. Çıkış Seviyesi: +22 dBu
Çıkış Empedansı: Ortalama 160 Ω at 1 kHz
Crosstalk: -100 dB @ 10 dBu In
Sistem Bilgisi
Sampling Frekansı: 96 kHz
Sinyal Gecikmesi: < 1 ms Analog Giriş - analog Çıkış
Frekans Aralığı: 10 Hz - 35 kHz (-1 dB) typ.
Dinamik Güç: 109 dB (analog input - analog output)
Giriş Gürültü Oranı: -90 dBu (@ +22 dBu - 112 dB)
Çıkış Gürültü Oranı: -90 dBu (@ +22 dBu - 112 dB)
THD+N Oranı: 0,007% @ 0 dBu In, Gain 1 - 0,004% @ 10 dBu In, Gain 1
Dönüştürücüler
A/D Dönüştürücü
Çözünürlük: 24-Bit Delta-Sigma AKM
Oversampling: 64x
Dinamik Tepki: 112 dB typ.
D/A Dönüştürücü
Çözünürlük: 24-Bit Delta-Sigma AKM
Oversampling: 64x
Dinamik Güç: 112 dB typ.
Ara Yüz

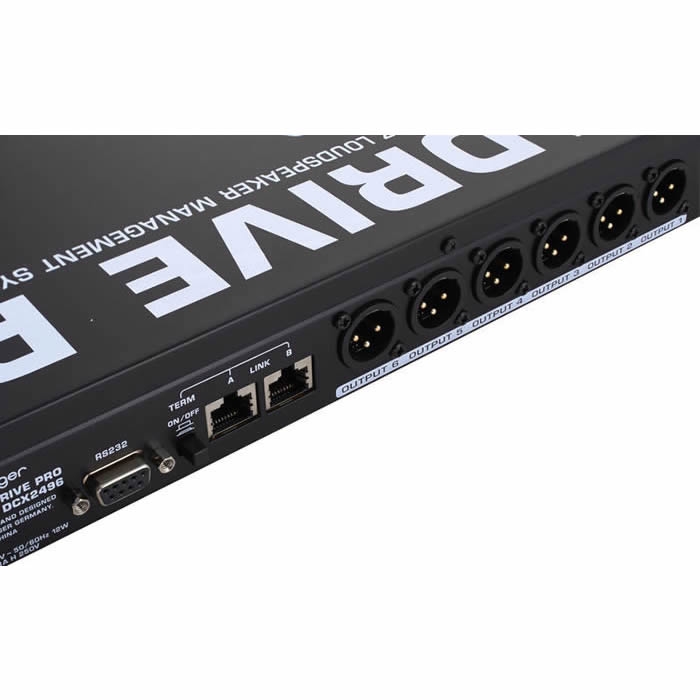

RS-232
Tipi: 9-pin sub-D Konektör
Aktarma Tipi: 115200 bauds, 8 data bits, 1 stop bit, no parity
RS-485 (2x)
Tipi: RJ-45 Konektör
Aktarma Tipi: 115200 bauds, 8 data bits, 1 stop bit, no parity
Fiziksel Özellikler
Yükseklik: 44.5 mm
Genişlik: 482.6 mm
Derinlik: 217 mm
Ağırlık: 4.2 kg
