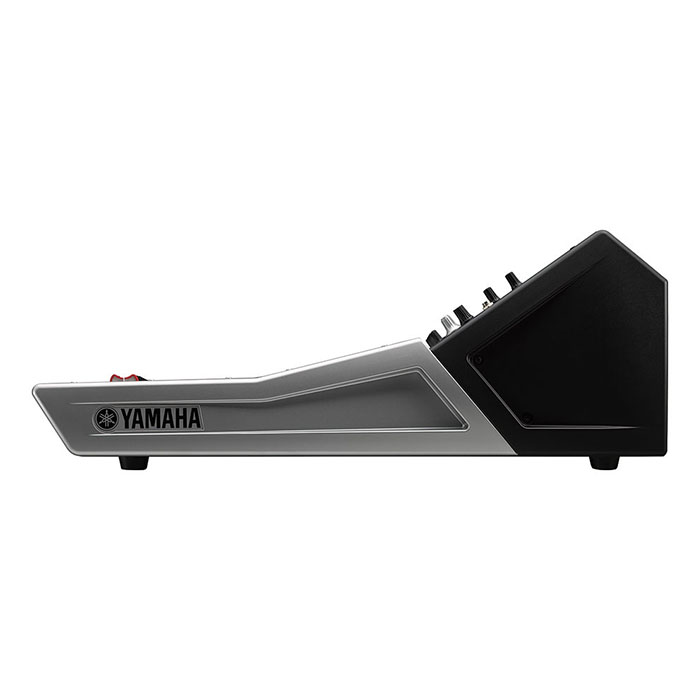

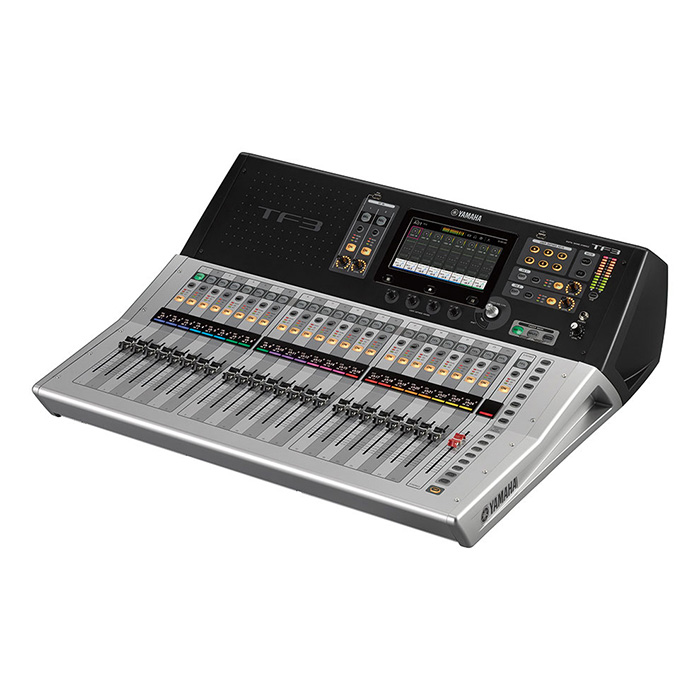

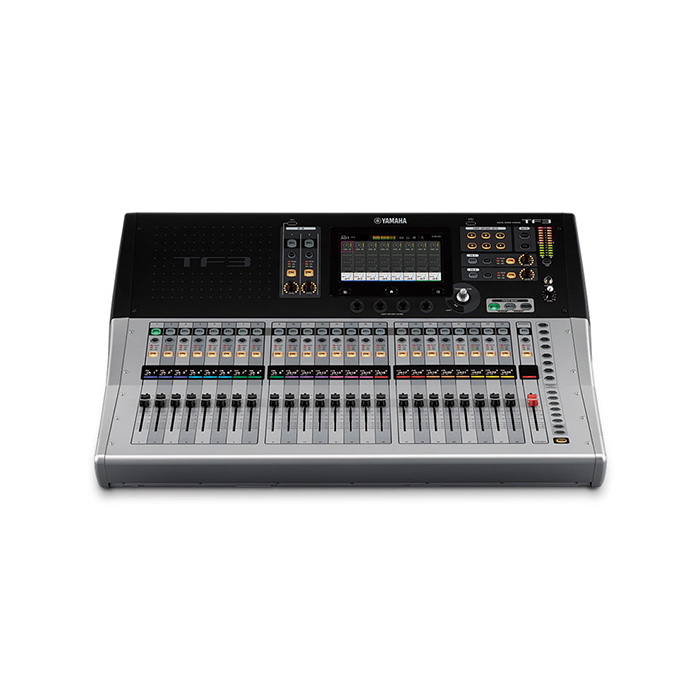

TF3 Dijital Mixer 48 Kanal
Yamaha TF3,
Yamaha'nın bilinen kalitesi ve öncülüğü ile tasarlanan özel bir kombinasyonun ürünüdür. Yeni alan girişleri ver son teknoloji dokunmatik ekran teknolojisi ile geliştirilmiş bir konsol işletimi sunar.
Genel Özellikler
- 25 motorlu fader (24 kanal + 1 master)
- 48 kanal mixing girişi (40 mono + 2 stereo + 2 return)
- 20 Aux buses (8 mono + 6 stereo) + Stereo + Sub
- 8 DCA grupları ile Roll-out
- 24 analog XLR/TRS combo mik/line girişi + 2 analog RCA pin stereo line girişi
- 16 analog XLR çıkışı
- 34 x 34 dijital kayıt/playback kanalı via USB 2.0 + 2 x 2 via a USB depolama cihazı
- NY64-D ses kartı için, 1 adet genişletilmiş slot.
Teknik Özellikler
Sampling Frekans Oranı (Dahili): 48 kHz
Sinyal Gecikmesi: 2.6 ms'den az, Girişden, OMNI çıkışa, Fs=48 kHz
Fader: 100 mm Motorlu, Çözünürlük = 10-bit, +10 dB to –138 dB, –∞ dB /Tüm faderlar için)
Toplam harmonic ses bozulması: 0.05%'den daha düşük 20 Hz–20 kHz @+4 dBu 600 , Girişden, OMNI çıkışa, Giriş Gain=Min. (–18 dB/oktav filtresi @80 kHz)
Frekans Aralığı: +0.5, –1.5 dB 20 Hz–20 kHz, +4 dBu çıkış @1kHz, Girişden, OMNI çıkışa
Dinamik Aralık: 110 dB typ., DA dönüştürücü, 107 dB typ., Girişden, OMNI çıkışa, Giriş Gain=Min.
Hum & noise level: Equivalent input noise: –128 dBu typ., Input Gain=Max.
Residual output noise: –85 dBu, ST
Crosstalk: –100 dB (Measured with a –30 dB/octave filter@22 kHz), Girişden, OMNI çıkışa kanallar, Giriş Gain=Min.
Güç Gereksinimi: 100–240 V 50/60 Hz
Güç Tüketimi: 100 W
Aksesuarlar: Kullanma Klavuzu, Güç Kablosu, CUBASE AI İndirme Bilgileri
Özellikler: Rack-mount Kit'i RK5014, Geliştirme Kartı, Foot Switch (FC5)
Diğerleri: İşetim Isınma Derecesi: 0–40 °C, Depolama Isınma Derecesi: -20–60 °C
Ana Hatlar
Fader Konfigrasyonu: 24 + 1 Master
Mixing Kapasitesi
Kanal Girişleri: 48 (40 mono + 2 Stereo + 2 return)
Aux Bus: 1
Stereo Bus: 1
Kanal Giriş Fonksiyonları: 8 DCA Grup

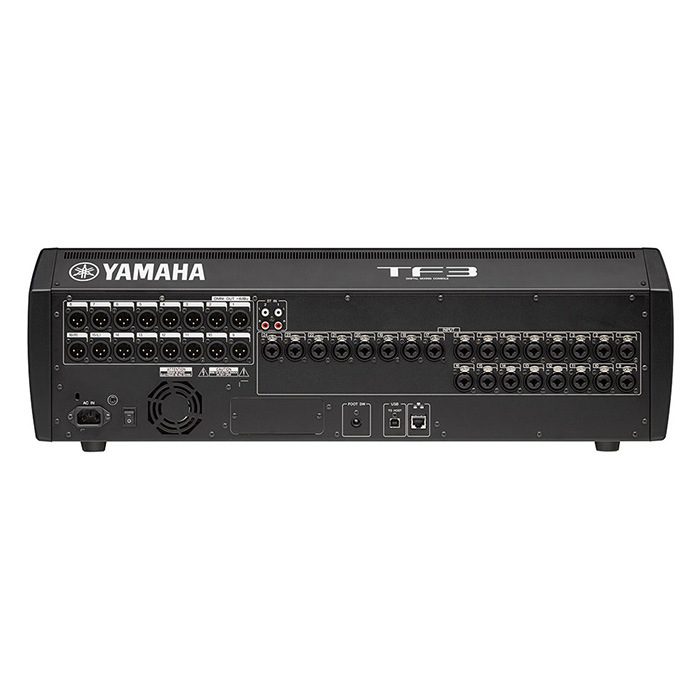

I/O
Girişler: 24 mik/line (XLR/TRS combo) + 2 Stereo line (RCA Pin)
Çıkışlar: 16 (XLR)
Genişletilmiş Slot: 1
Analog Girişlerin Özellikleri
Giriş Terminalleri: 1-16. girişler için: +66dB: 7.5KΩ
GAIN: +66dB - 6 dB
Yüklenme Empedansı: 7.5KΩ
Nominal Kullanım için: 50-600Ω Mics veya 600Ω Lines
Giriş Seviyesi
Hassasiyet*1: -82dBu (61.6V) - -10dBu (245mV)
Nominal: -62dBu (0.616mV) - +10dBu (2.45V)
Maks. Clip (Işığı) Öncesi: -42dBu (6.16mV) - +30dBu (24.5V)
Konektör: Combo Jack (XLR-3-31 type *2
or TRS phone *3
Balanslı / Balanssız: Balanslı
Giriş Terminalleri: Stereo giriş 1,2
GAIN: -
Yüklenme Empedansı: 10kΩ
Nominal Kullanım için: 600Ω Lines
Giriş Seviyesi
Hassasiyet*1: -30dBV (31.6V)
Nominal: -10dBV (316mV)
Maks. Clip (Işığı) Öncesi: +10dBV (3.16V)
Konektör: RCA Pin Jack
Balanslı / Balanssız: Balanssız
Analog Çıkışların Özellikleri
Çıkış Terminalleri: Omni Çıkış 1-16
Kaynak Empedansı: 75Ω
Nominal Kullanım için: 600Ω Lines
Gain SW: +24 dBu
Çıkış Seviyesi
Nominal: +4dBu (1.23 V)
Maks. Clip (Işığı) Öncesi: -42dBu (6.16mV) - +30dBu (24.5V)
Konektör: Combo Jack (XLR-3-31 type *1
Balanslı / Balanssız: Balanslı
Çıkış Terminalleri: Phone *3
Kaynak Empedansı: 100Ω
Nominal Kullanım için: 40Ω Phone
Gain SW: -
Çıkış Seviyesi
Nominal: 3mW
Maks. Clip (Işığı) Öncesi: 75 mW
Konektör: Stereo Phone Jack (TRS) *2
Balanslı / Balanssız: Balanssız
Dijital Giriş/Çıkış Özellikleri
Terminaller: USB (TO HOST)
Formatı: USB
Data Süresi: 24bit
Ses: 34ch input / 34ch output, PCM
Konektör: USB (B type)
Terminaller: iPad
Formatı: USB
Data Süresi: -
Ses: Playback: MP3 or WAV file data / Record: WAV file data
Konektör: USB (A type)
Kontrol I/O Özellikleri
Terminaller: NETWORK
Format: IEEE802.3
Seviye: 10BASE-T/100Base-TX
Konektör: RJ-45
Terminaller: FOOT SW
Format: -
Seviye: -
Konektör: TS Phone
Fiziksel Özellikler
Genişlik: 716 mm (28.2in)
Yükseklik: 225 mm (8.9in)
Derinlik: 599 mm (23.6in)
Ağırlık: 17.0 kg (37.5lb)
